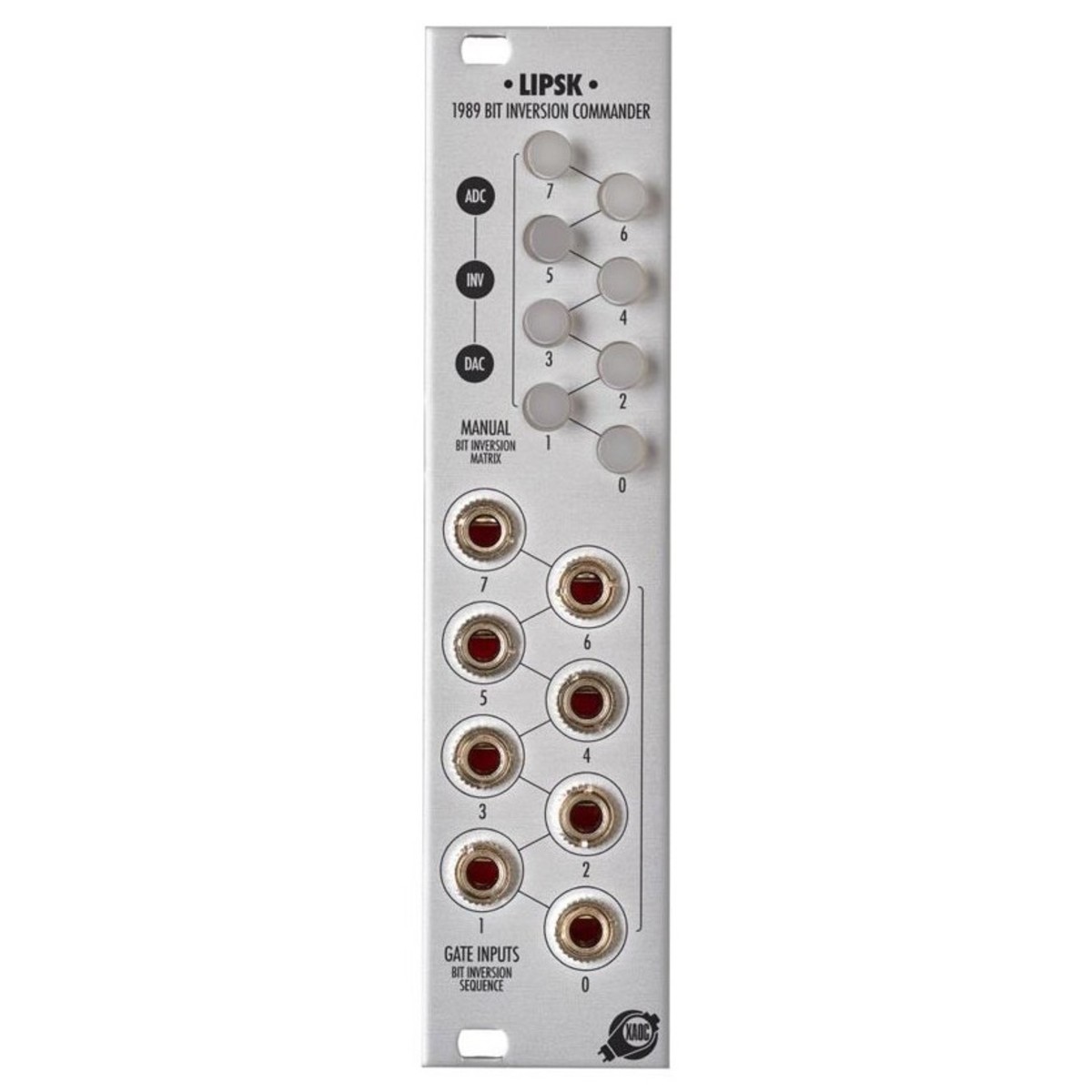

XAOC Devices LIPSK Bit Inversion Commander

View PDF
Dette produkt kan ikke købes i øjeblikket

Nøglefunktioner

  • Bit Inversion For XAOCs Leibniz Binære Subsystem
  • Udvidelsesmodul til XAOC-enhederne DREZNO
  • Velegnet til CV- og lydbehandling uden aliasering
  • Bit Inversion Med Manuel & CV Gate Control Capabilities
  • Zero-latens-tid Hardware-Based Logic Processing

XAOC Devices LIPSK Bit Inversion Commander Oversigt

Denne beskrivelse er oversat fra engelsk - Se den originale udgave her

XAOC-enhederne LIPSK Bit Inversion Commander er en del af XAOCs universelle delsystem, der er designet til at skabe og behandle analoge signaler inden for det 8-bit digitale domæne. Passer til både CV og lydbehandling uden aliasing, LIPSK leverer exceptionel bit inversion med evnen til at blive styret både manuelt eller via CV-gate signaler. Det fungerer ved siden af DREZNO eller et andet modul, der er tilsluttet til indgangshovedet bag på LIPSK. Den resulterende Code sendes til modulets output header. Bit inversion kan styres enten manuelt eller via patching i gate signaler til LIPSKs indgangsstik. En aktiv 5V-port vil vende tilstanden for den respektive bit. Hvis knappen er aktiv, vil porten vende lidt igen for dobbelt / ingen inversion. LIPSK er udstyret med lysdioder, der giver visuel feedback vedrørende den kombinerede effekt af både manuelle og porthandlinger. Det virker ved hjælp af hardwarebaseret logikbehandling, som gør det muligt at manipulere de binære signaler ved extreme hastigheder. LIPSK er et expander modul til DREZNO og andre moduler inden for det Leibniz binære delsystem lavet af XAOC Devices.

Produkt Ref: 97872

Detaljeret Beskrivelse

Se den fulde beskrivelse

Binary Level Signal Manipulation

LIPSK Bit Inversion Commander er et expander modul til DREZNO. Når patched 1: 1 eller kobles uden ændringer, spændinger og signaler, der behandles via ADC og DAC eller DREZNO resultatet i en subtil 8-bit kvantiseringseffekt. Den binære repræsentation kan ændres, hvilket skaber en række diskontinuiteter i overføringsfunktionen, afhængig af hvilke bits der påvirkes. Jo højere bit, jo mere dramatisk virkningen af modifikationen. Et endnu større udvalg af radikale signaldeformationer kan opnås ved at krydse de individuelle ADC-udgange og DAC-indgange. Du kan også erhverve en række interessante og komplekse bølgeformer, når du bruger CV'er fra konvolutgeneratorer, sequencere og LFO'er.

Anvendelsesforslag

  • Bitreduktion: Du kan oprette en bølgeform med lavere opløsning ved at forlade kun de større signifikante bits (5, 6, 7)
  • Bitknusning: Sæt kun indgangssignalniveauet og forstærk outputsignalniveauet. Kan kombineres med prøvefrekvensreduktion, når der brugt et eksternt ur
  • Generere Trigger Patterns: Feeding en LFO eller en sequencer i ADC giver trigger mønstre, der er ideelle til sekventering trommer. Ændringerne på de enkelte udgange kan synkroniseres ved at bruge en højere frekvens pulsbølge som ADC-uret. Dette er især nyttigt for at undgå de uberegnelige ændringer, der skyldes tilstedeværelsen af støj i indgangssignalet
  • Frekvensmultiplikator: Når en uafbrudt bølgeform føres ind i ADC'en, lever de individuelle binære udgange pulsbølgeformer, der vender mellem 0V og 5V. Dette sker mange gange pr. Indgangsperiode, afhængigt af niveauet af detaljer, de repræsenterer. Den gennemsnitlige frekvens af hver indgang er dobbelt så høj som frekvensen af indgangen over den, hvilket resulterer i ekstremt hurtige bølgeformer i mindst signifikante bit (0)
  • Opret interessante waveshapes: Disse kan oprettes ved DAC-udgangen ved at fodre de binære DAC-indgange med en række forskellige gate-signalkombinationer. DAC-urindgangen kan bruges til at fryse omformerstatusen til enhver tid og kan gøres ved hjælp af en enkelt triggerimpuls eller en sekvens af triggere
  • Avanceret binær manipulation: DREZNO, enten uden uden LIPSK tilsluttet, kan brugt i kombination med andre logiske moduler og operere på individuelle bits med hele 8-bit strenge. Generelt kan alle typer 8-bit matematiske operationer udføres på signaler og CV'er på denne måde. Endnu mere avanceret manipulation signalerer om muligt med to DREZNO-moduler. Kombinere binære repræsentationer af to kilder åbner en hel verden af transformationer, der aldrig ville være tilgængelige med analog signalbehandling

Funktioner

  • En del af XAOCs universelle delsystem designet til at oprette og behandle analoge signaler i det 8-bit digitale domæne
  • Kan behandle CV og lyd uden aliasing
  • Bit inversion, der kan styres både manuelt og med CV gate kontrol
  • Zero-latens-tid hardware-baseret logik behandling
  • Udvidelsesmodul til DREZNO
  • Inversion af de enkelte bits produceret af DREZNO
  • Skiff-venlig dybde med kompakt 6HP bredde
  • Omvendt strømbeskyttelse

specifikationer

  • Modulformat : Eurorack
  • Bredde: 6HP
  • Beskyttelse: Bagud / Tilbagevendende effekt
  • Nuværende tegning: + 30mA / -0mA.
  • Dybde: 20mm
