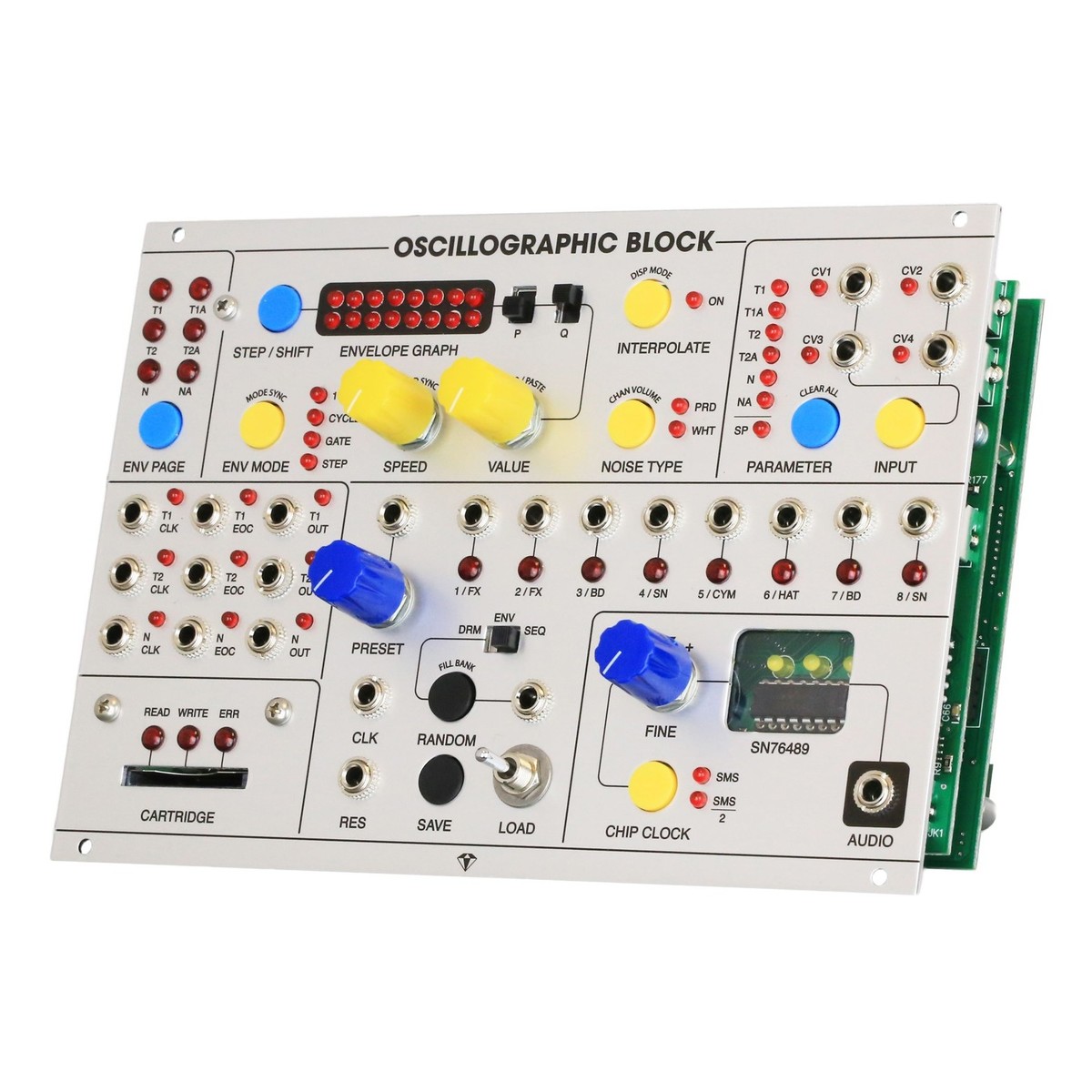

DISC Special Stage Systems Oscillographic Block (36HP)

Dette produkt kan ikke købes i øjeblikket

Nøglefunktioner

  • Opretter klassisk arcade, 8-bit lyde
  • Kontrol over SN76489AN Sound Chip
  • 6 programmerbare funktionsgeneratorer
  • SD-kort til opbevaring af forudindstillinger
  • Ideel til percussion, FX, teksturer, sekvenser og mere

DISC Special Stage Systems Oscillographic Block (36HP) Oversigt

Denne beskrivelse er oversat fra engelsk - Se den originale udgave her

Oscillografisk Block Special Stage Systems er den ultimative chip-lyd arbejdsstation, der er i stand til at skabe klassisk arkade, 8-bit tromme lyde og melodier. Designet for maksimal fleksibilitet har Oscillographic Block en 3-kanals digital synthesizer stemme, forudindstillet hukommelse, algoritmiske patch generatorer og CV kontrol. Det har også 6 programmerbare funktionsgeneratorer, der kan udstille glatte eller trinvise bølgeformer. Oscillografisk Block Special Stage Systems er perfekt til kreative modulære brugere, der ønsker at opnå den klassiske spilleautomat-lyd.

Produkt Ref: 101869

Detaljeret Beskrivelse

Se den fulde beskrivelse

Classic Arcade Sound

Den Oscillografiske Block Special Stage Systems anvender SN76489 chip. Denne chip er en digital lydgenerator, der har to firkantede bølgekanaler, en støjkanal og dedikerede 4-bit forstærkere. Chippen har en rig, mørk lyd, der blev brugt i mange klassiske videospil og computersystemer, herunder Sega Game Gear, Sega Master System, BBC Micro, ColecoVision og IBM PCjr. Med den direkte kontrol over den fysiske lydchip og 1V / oktskaleret 10-bit tonehøjde, giver den Oscillographic Block dig mulighed for at genskabe de klassiske bitkrossede lyde.

Funktionsgeneratorer

Hver SN76-kanal har to dedikerede funktionsgeneratorer til styring af tonehøjde og amplitude, for i alt seks funktionsgeneratorer pr. Forudindstilling. Når i standardtilstanden klikker funktionsgeneratorer på de diskrete værdier. I interpolationstilstand glider generatorerne glat mellem værdierne i stedet, hvilket resulterer i at generere uafbrudte LFO-lignende bølgeformer. Den oscillografiske blok tilbyder forskellige standardformer via konvolutgrafgrensesnittet. Funktionsgeneratorerne er i stand til at producere både glatte bølger og trækede sekvenser. Den oscillografiske blok arbejder over en lang række hastigheder og er velegnet til at skabe percussive trommer, en skudvirkninger, udviklende teksturer, sekvenser og meget mere.

Gem dit Patch

Der er i alt 8 forudindstillede pladser, som du kan gemme patches til. Forhåndsindstillingerne gemmer stort set alle parametre, og kan øjeblikkeligt tilbagekaldes ved hjælp af den forudindstillede CV-indgang eller de dedikerede portindgange. Det unikke forudindstillede system gør det muligt at gemme 8 patches på SD-kortet for nem administration og bærbarhed. Hvis du opbevarer en one shot-lyd i hver slot, kan de 8 indgange i midten af modulet udløse hver forudindstilling, ligesom en tromaskine. Med knappen RANDOM kan du algoritmisk generere forudindstillingerne. Det har 3 forskellige tilstande; konvoluttilstand, tromlemodus og sekvensmodus. Konvoluttilstand randomiserer funktionsgeneratorens form. Trommemodus genererer stortrommer, hatte, snare, cymbaler og effekter, mens sekvensmodus genererer loopingsekvenser og patches. Disse kan bruges til at skabe komplekse rytmiske sekvenser og melodier.

Funktioner

  • Direkte CV-kontrol over en fysisk SN76489AN lydchip, med 4-bit amplitude og 1V / okt-skaleret 10-bit tonehøjde
  • 2 firkantede bølgekanaler og en dual-mode (hvid og periodisk) støjbølge kanal
  • Klassisk arkade tromme og melodiske lyde
  • 6 programmerbare funktionsgeneratorer
  • 4 brugerfordelbare CV-indgange til styring af tonehøjde, amplitude og funktionshastighed
  • SD-kortspor til opbevaring af op til 8 forudindstillinger
  • Indbygget algoritmisk patch generator med tromle, envelope og sekvens tilstand
  • Dedikeret chip clock og finjusteringskontrol forlænger SN76s frekvensområde
  • Konvolut- og portudgange til kørsel af eksterne moduler
  • Avanceret funktionalitet tilgængelig via skiftknappekombinationer, herunder samlet kanalvolumen, alternativ visningstilstand, form makroer, kopiering / indsættelse, konvolutionssynkronisering og randomisering af fuldbankindstillinger

specifikationer

  • Størrelse: 36hp
  • Dybde: 50mm
  • Effekt: 300mA @ + 12V, 30mA @ -12V
