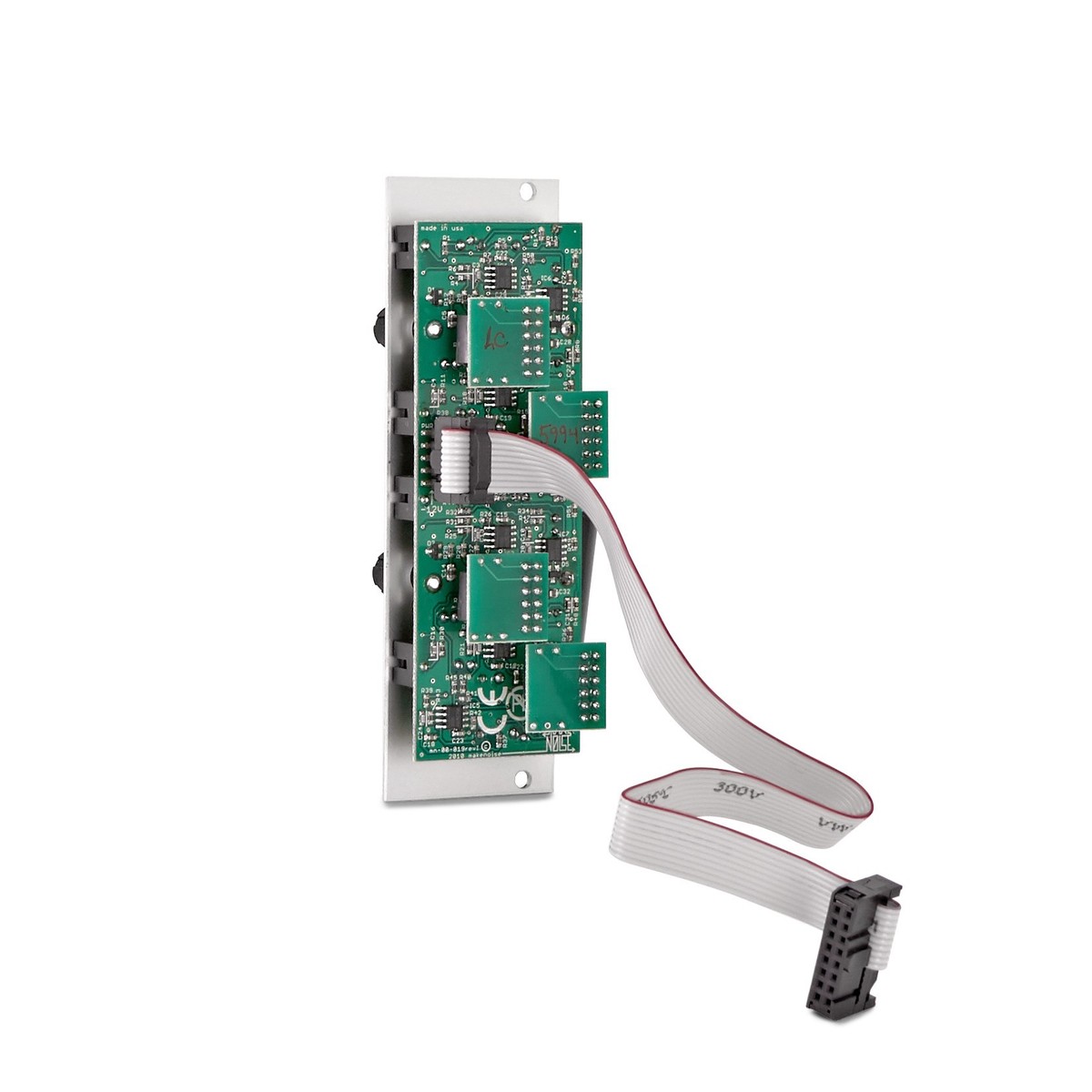

DISC Make Noise Optomix 2 Channel Low Pass Gate (8HP)

Dette produkt kan snart købes

Nøglefunktioner

  • Dual Channel LP Gate Med Spændingskontrol Over Signal Amplitude
  • Samtidig giver dig kontrol over frekvensindhold af signal
  • Væsentligt et VCFA med ekstremt organisk respons
  • Classic West Coast Synthesis Circuit Med Opdaterede Revisioner
  • Direkte koblede indgange er i stand til at behandle lyd- eller styresignaler

DISC Make Noise Optomix 2 Channel Low Pass Gate (8HP) Oversigt

Denne beskrivelse er oversat fra engelsk - Se den originale udgave her

Make Noise Optomix er et dobbeltkanal lavpas-gate-modul. Optomix giver dig samtidig spændingskontrol over signalets amplitude og frekvens. Med et naturligt og organisk respons på styresignaler er modulets kredsløb et klassisk West Coast-synteskredsløb med evnen til at levere lydkædekompression, udvidet CV-generering og en samling af forskellige behandlingsfunktioner. Optomix er også udstyret med Strike-indgange til hver kanal, så du kan bruge et Gate-signal til at udløse lavpass-gate-kredsløbet, hvilket resulterer i en slår eller plukning af vactrolen. Optomix har direkte koblede indgange, der kan behandle både lyd- eller styresignaler. Dette modul er en fleksibel enhed, der er perfekt til dit Make Noise modulære system.

Produkt Ref: 94609

Detaljeret Beskrivelse

Se den fulde beskrivelse

Brugsanvisningen til Optomix, der indeholder tekniske data og brugsanvisninger, kan fås her .

Controls & I / Os

  • Kanal 1 Signalindgang: Direktekoblet signalindgang, der er i stand til at acceptere lyd- eller styresignaler. Område på op til 10Vpp
  • Kanal 1 Damp CV-indgang: CV-indgang til kanalens dæmpningsparameter, der nu er i stand til at acceptere lyd- eller styresignaler. Normaliseret til + 8V, så det ikke er letklæbet, fungerer kanal 1-fugtig kombinationspotte som en manuel styring for parameteren. Område 0V - 8V
  • Kanal 1 Kontrolindgang: Direktekoblet, meget følsom CV-indgang til kanalerne Vactrol VCA. Normaliseret til + 8V, så at der ikke lades noget i stykker, kan kanal 1-kontrolkombinationen fungere som en niveaukontrol for forskydningen. Område 0V - 8V
  • Kanal 1 Damp Combo Pot: Unipolar dæmpning til den fugtige CV-indgang. Med intet patched til den fugtige CV-indgang fungerer den som manuel styring til den fugtige parameter
  • Kanal 1 Kombinationspotte: Unipolar dæmpning til styresignalindgangen. Med intet patched til kanal 1 styresignal indgang, fungerer som en niveau kontrol for forskydningen
  • Channel 1 Signal Out: Output af signalet, der er påført kanal 2-indgangen, som behandlet af LPG. 10Vpp (afhængig af indstillinger og kilde materiale)
  • Kanal 1 Strike Input: Gate indgang til at ramme eller plukke vactol. Forventer 8V gate
  • Kanal 2 Signalindgang: Direktekoblet signalindgang, der er i stand til at acceptere lyd- eller styresignaler. Område på op til 10Vpp
  • Channel 2 Control Signal Input: Direktekoblet, høj følsom CV-indgang til kanal 2's Vactrol VCA. Normaliseret til + 8V, så at der ikke er let patch, fungerer kanal 2 kombinationspotte som en manuel styring til forskydningen. Område 0V - 8V
  • Kanal 2 Damp CV-indgang: Indgang til kanal 2's fugtige parameter, der nu kan modtage lyd- eller styresignaler. Normaliseret til + 8V, således at den ikke-patched, fungerer kanal 2 fugtig kombinationspotte som en manuel styring for parameteren. Område 0V - 8V
  • Kanal 2 Damp Combo Pot: Unipolar dæmpning til kanal 2 fugtig CV-indgang, uden noget patched til kanal 2 fugtig CV-indgang, fungerer som manuel styring for parameteren
  • Kanal 2 Control Combo Pot: Unipolar dæmpning til kanal 2 styresignal indgang. Med intet patched til kanal 2 styresignal indgang, fungerer som manuel niveau kontrol for offset
  • Kanal 2 Signaludgang: Direkte koblet udgang af signalet, der påføres kanal 2-indgangen, som behandlet af LPG. 10Vpp (afhængig af gateindstillinger og kildemateriale)
  • Kanal 2 Strike Input: Gate indgang til at ramme eller plukke kanal 2 kontrol vactrol. Forventer 8V gate
  • Auxillary Input: Direkte koblet signalindgang til Sum-kredsløbet, der tillader kæde af flere Optomix- og modDemix-enheder for at skabe større blandinger. Kan acceptere lyd- eller styresignaler op til 10Vpp
  • Sum Out: Summen eller blandingen af alle signaler behandlet af Optomix er output ved denne jack. 10Vpp (afhængig af indstillinger og kilde materiale)

Funktioner

  • Damp kredsløb opdateret til at acceptere lyd såvel som CV, der tillader patching sidekæde kompression
  • Strike-indgang tillader brugen af gate signal til at udløse lavpas gate kredsløb, plukning eller slår vactrol
  • Damp- og Strike-parametre kombineres for at muliggøre nem programmering af percussive lyde (skarpt angreb med spændingsstyret henfald
  • Normalisering af en positiv forskydning til kanalindgangene muliggør niveauforskydning af CV, konvolutgenerator og endog subtil, ikke-symmetrisk klipning af signaler
  • Sammendragsstadium med en ekstraindgang giver mulighed for sammenkædning af flere enheder, der skaber større blandinger
  • Direkte koblet, behandle lyd- eller styresignaler
  • Udnytter 4 vactrols
  • Par perfekt med modDemix og MATHS moduler

specifikationer

  • Bredde: 8HP
  • Maks dybde: 24mm
  • Strøm:
    • 25mA ved + 12V
    • 25mA ved -12V
