DISC Analogue Systems RS-400 Phaser Module (12HP)

View PDF
Dette produkt kan ikke købes i øjeblikket

Nøglefunktioner

  • 4-faset Phaser-modul
  • Indbygget LFO og CV-indgange
  • Intern LFO kan blandes med de 2 eksterne CV-indgange
  • Perfekt til at tilføje farve til Pads
  • Frekvens og vægt Attenuators
Spørgsmål? Skriv til os på info@gear4music.dk eller ring 78774323

DISC Analogue Systems RS-400 Phaser Module (12HP) Oversigt

Denne beskrivelse er oversat fra engelsk - Se den originale udgave her

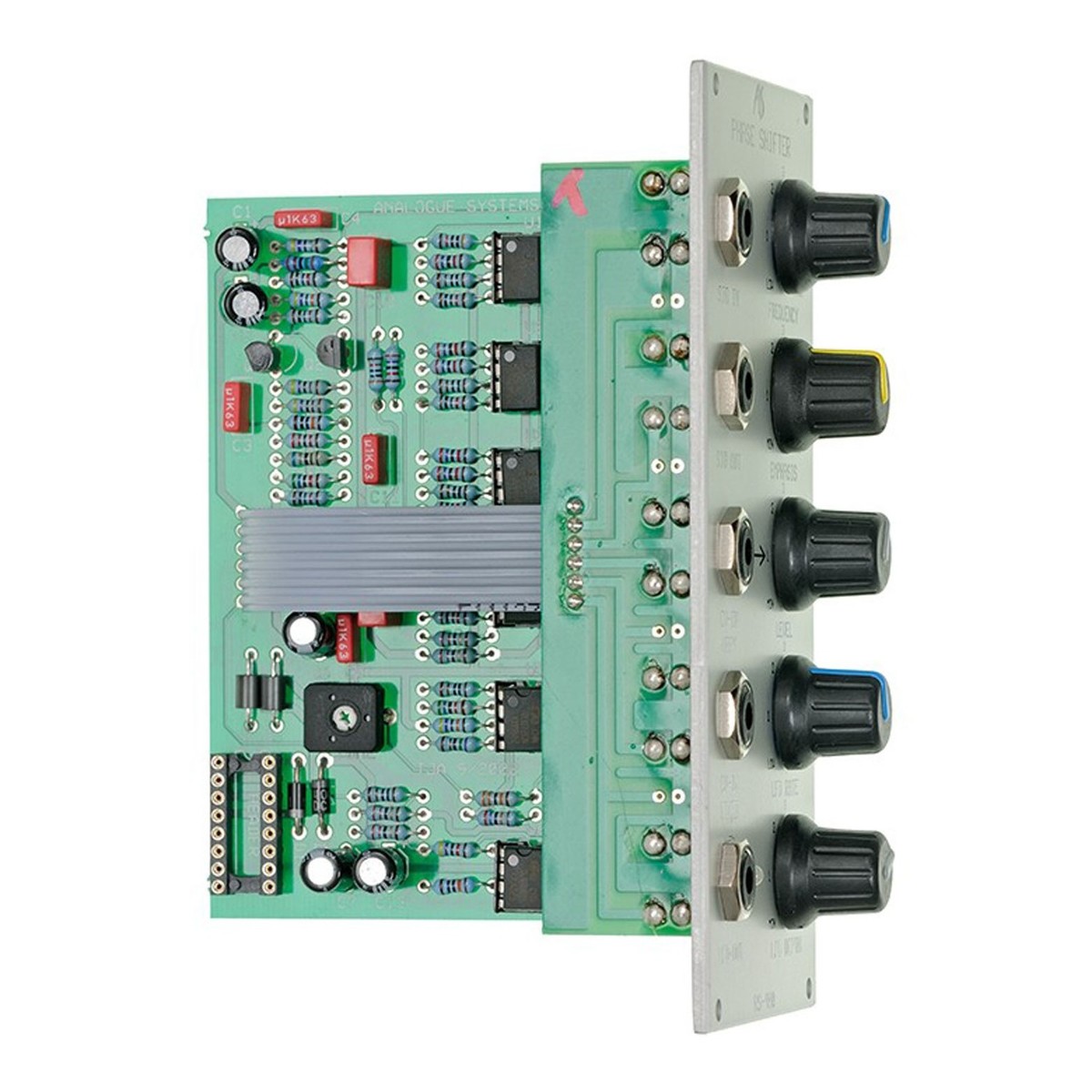

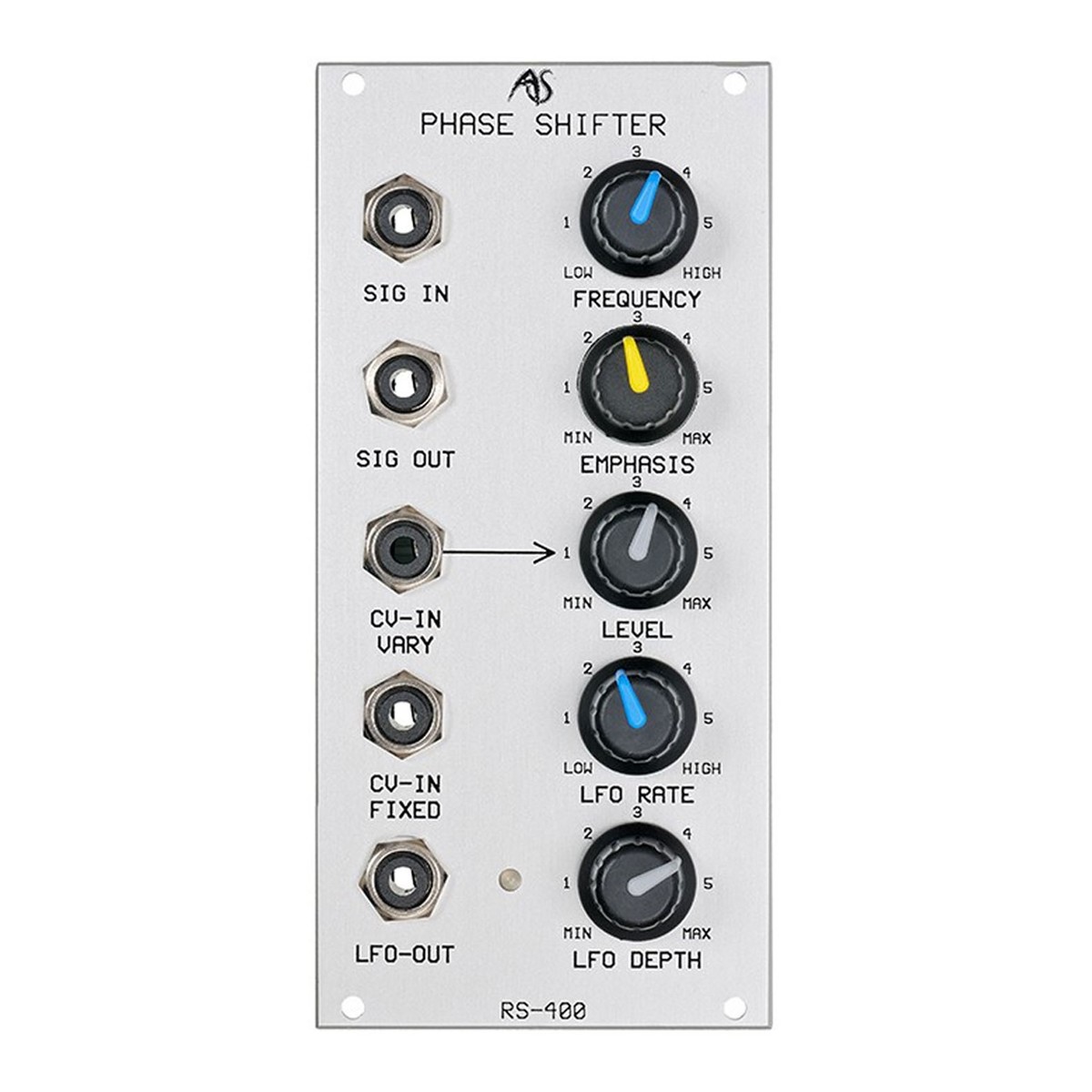

Analogue Systems RS-400 Phaser Module er en 4-trins phaser med indbyggede LFO- og CV-indgange til styring af hakfrekvenserne. RS-400 tilbyder variabel resonans gennem dens EMPHASIS-knap, der giver dig mulighed for at oprette et stort udvalg af faseskiftende effekter, og frekvensknappen bestemmer hakernes positioner med lave og høje indstillinger. Derudover havde RS-420 en indbygget LFO, der er patched internt til FREQUENCY af faseskifterne, så du kan modulere mellem hakene.

Produkt Ref: 95313

Detaljeret Beskrivelse

Se den fulde beskrivelse

Frekvens

Analogue Systems RS-400 Phaser-modulet har en frekvensstyring, der angiver positionerne for de to hak. Ved den lave indstilling er den nederste hak 20Hz helt op til den øverste hak, som er 120kHz. Ved højfrekvensindstillingen går frekvenserne fra 7,5 kHz til 45 kHz.

Vægt

RS-400 har en positiv tilbagekoblingssløjfe, som kan styres af vægt (filterresonans) -knappen, som bestemmer mængden af udgangssignal, der føres tilbage til phaser-indgangen. Roterende vægtknappen lægger gradvist vægt på tinderne mellem hakene, og når der på sin maksimale højeste positiv tilbagekobling forekommer. Imidlertid er RS-400 kalibreret, så vægten stopper lige under selvoscillation.

LFO modulering

RS-400 tilbyder intern modulering såvel som CV-indgange, så du kan påvirke eller endda erstatte LFO-moduleringen, hvilket gør det muligt at producere en yderligere række fasefaktorer. LFO'en patches internt til FREQUENCY af faseskifterne på RS-400. Når et CV på 1V påføres phaser-modulet, fordobles det FREQUENCY, mens et CV på -1V vil halvere det, så du kan feje hakene fra subsoniske til supersoniske frekvenser. Der er omfattende moduleringsmuligheder, da den interne LFO kan blandes med de to eksterne CV-indgange, så du kan skabe komplekse multimoduleringer. Derudover har modulet en LFO CV-udgang, der gør det muligt for modulet at fordoble som en trekantbølgeform LFO inden for dit modulære system.

Anmeldelser

Sound On Sound

Funktioner

  • 4-trins phaser
  • Frekvens- og vægtdæmpere
  • LFO
  • Lydsignalindgang (accepterer lydsignaler i området +/- 10V)
  • Lydsignaludgang (accepterer lydsignaler i området +/- 10V)
  • 2 CV-indgange, 1 CV-udgang

specifikationer

  • Bredde: 12HP
  • Dybde: 85mm
  • Effekt: 25mA @ + 12V, 25mA @ -12V, 0mA 5V

FREQUENCY knap:

  • FREKVENS - LAV
    • Nedre hak - 20 Hz
    • Øverste hak - 120Hz
  • FREKVENS - HØJ
    • Nedre hak - 7,5kHz
    • Øverste hak - 45kHz
LFO DEPTH og RATE:
  • Waveform: Triangle wave
  • Frekvensområde: Ca. 0,2 Hz - 10 Hz
  • Maks dybde: +/- 5V
