Mutable Instruments Tides Tidal Modulator

Detaljeret Beskrivelse

Lytte til opdaterbare instrumenterne tidevandet på Soundcloud her.

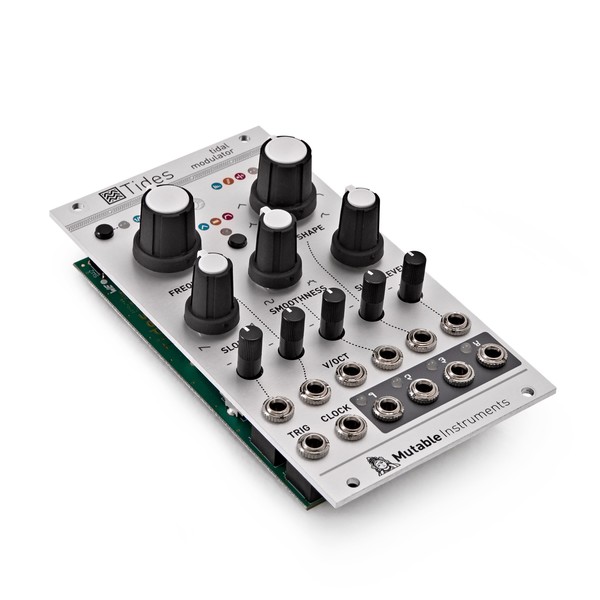

Kontroller & I/o

• Mode-kontakt: Cykler frem og tilbage mellem tidevand 3 funktionsmåder: annonce envelope (grøn LED), cyklisk (LED fra), AR envelope (rød LED).
• Spænder Switch: Cykler frem og tilbage mellem tidevand 3 frekvensområder: lav (20 minutter til 5Hz, grøn LED), Medium (0.05 Hz til 300 Hz, LED ud), High (8 Hz til 10 kHz, rød LED).
• Main frekvens Control: har en række +/-4 oktaver. Output tofarvet LED ved siden af denne drejeknap afspejler amplitude af den genererede bølgeform. Lysdiode er grøn i angreb fase, og red i henfald, sustain, og frigive faser.
• Figur Control: justerer form af den bølge, giver forskellige kombinationer af krumninger for stigning og fald segmenterne.
• Hældning Control: Justerer balancen mellem storhed og fald. Når fuldt ud mod uret, Stigningstiden er null og henfald segment fylder hele varigheden af cyklussen (rådnende kuvert). Fuldt uret, angreb segment tager hele varigheden af cyklussen og efteråret er øjeblikkelig. Begge faser har samme varighed når drejeknap er på 12 o ur.
• Glathed Control: på 12 o ur, bølgeform produceret af waveshaper er output med ingen ændring. Mod uret fra 12 o ur til 7 o ur dæmper gradvis højfrekvente indholdet af signalet (2-polet lavpas-filtrering). På den modsatte side, med uret fra 12 o ur til 5 o ur, glathed control gradvis beriger højfrekvente indholdet af bølgeform gennem wavefolding.
• Figur, hældning & glathed CV indgange: Figur/hældning/glathed control drejeknapper fungere som forskydninger tilføjet til disse indgange.
• Gate/trigger Input: I cykliske tilstand, at sende en impuls til dette input nulstiller fasen af en oscillator. I Annoncen og AR tilstande, dette signal er trigger/gate kørsel konvolutten. Påvisningsgrænsen er 0.7V.
• Fryse Input: Hvis indgangssignalet ind i fryse input er høj, stopper oscillator eller envelope det indtil input er tilbage til 0V. Påvisningsgrænsen er 0.7V.
• V/okt frekvens Input: Takket være tidevand digital design er sporing fremragende.
• FM-indgang: Signal på denne indgang er attenuverted af (D).
• Niveau Input: Fungerer som en VCA at skalere UNI og BI-udgange. Input er normalleret side til en konstant 8V signal, udgange forårsager UNI og BI for at have en fuld amplitude, når ingen patch-kabel er forbundet til denne indgang.
• Ur Input: Oscillator frekvens eller annonce/AR cyklus kan være synkroniseret med en ekstern digital signal med en påvisningsgrænse af 0.7V.
• Højvande Output: Dette output går høj (ca. + 5V) i slutningen af angreb fase, og forbliver på dette niveau, indtil cyklussen genstarter eller konvolutten er retriggered. Både-højvande og lavvande output kan bruges til at kæde konvolutter.
• Lavvande Output: Dette output går høj (ca. + 5V) i slutningen af henfald/frigivelse fase, og forbliver på dette niveau indtil konvolutten er retriggered.
• Uni/Bi-Polar udgange: Unipolære output har en 0.8V rækkevidde, og bipolar output en +/-5V rækkevidde. Disse udgange har en meget forskellig form.

Funktioner

Digital funktionsgenerator

• 3 opererer mode: single shot (angreb/tænderne), vedvarende (angreb/fastholde/release), springer (VC-LFO/VCDO)
• 3 frekvensområder: lav (20 minutter til 5 Hz), medium (0.05 Hz til 300 Hz), high (8 Hz til 10kHz)
• Fryse gate input for at stoppe oscillatoren og holde sin produktion

En stor palet af bølgeformer

• Figur control med CV input – der dækker forskellige kombinationer af lineære, eksponentielle eller sinusformet segmenter
• Hældning/asymmetri (A/D tid forholdet) control med CV input
• Glathed control med CV input. Fra 0V til - 5V tilføjer udglatter bølgeform ved hjælp af en 2-pol-filter, fra 0V til + 5V, bump og kinks med en digital wavefolder

Avancerede funktioner

• Output niveau CV indgang (digital VCA)
• Dual output: standard unipolære bølgeform, og "dobbelt-shot" waveform med en positiv spike under opstigningen og en negativ spike under nedstigning. På audio sats har begge af dem en anden lyd
• Nøjagtig V/okt sporing med ligetil kalibreringsproceduren
• Klok indgang til lås på et multiplum eller en brøkdel af en trigger sekvens, eller til at frembringe harmonier direkte fra et audiosignal (PLL tilstand)

Specifikationer

Ind-/ udgange og kontrol

• Cyklus mode selector: enkelt skud AD, enkelt skudt AR, springer (VC-LFO/VCDO)
• Datointerval: lav (20 minutter til 5 Hz), medium (0.05 Hz til 300 Hz), high (8 Hz til 10kHz)
• Hyppighed control
• Frekvensmodulation attenuverter
• Figur/kurve potentiometer og CV input
• Hældning/asymmetri potentiometer og CV input
• Glathed (low-pass filter og wavefolder) potentiometer og CV input
• Udløser input, der tjener som en trigger i annonce/AR-tilstand eller en Sync/Reset i loop mode
• Klok indgang, trykke eller "ping" LFO og konvolutter, eller at låse VCDO frekvens gennem en PLL
• Fryse gate input
• V/okt CV input til vigtigste hyppighed
• FM CV input
• Niveau CV input, normalleret side til 8V. Du behøver ikke en VCA.
• "High tide" og "Lavvande" Gate-udgang giver kvadratur operation.
• Unipolære (8V) og Bipolar (+/-5V) udgange. Dette er mere end en simpel offset/forstærkning justering: bipolar output er lavet af en positiv "bump" under angreb fase; og en negativ "bump" i frigivelse fase. Når det brugt som lydkilder, har begge en særskilt sonic karakter.

Tekniske specifikationer

• Alle input: 100 k impedans, DC til 500 Hz for proces/form/asymmetri, DC til 8kHz for FM, DC til 24 kHz for niveau
• 12-bit CV erhvervelse med dedikeret power supply for omformere og referencer
• 16-bit CV generation. 60kHz samplingfrekvens (15kHz i det nederste frekvensområde)
• Cortex-M3 ARM processor
• Open source hardware og firmware
• Nem firmwareopdateringer via en lydkort
